Touch Panel PC - Serie LC 1 - Schaltschrank
Die speziell für industrielle Umgebungen entwickelte Serie überzeugt durch ein robustes Mainboard und langlebige Komponenten, die auch höchsten Belastungen standhalten.
Die LCD-Displays und Touchscreens entsprechen den strengen industriellen Normen, was beste Ablesbarkeit und perfekte Bedienbarkeit garantiert. Ob im Schaltschrank oder am VESA-Tragarm – diese Geräte sorgen stets für eine optimale Performance.
Mit Anders Systems profitieren Sie nicht nur von erstklassigen Technologien, sondern auch von einem hervorragenden Support, der Ihnen zur Seite steht.

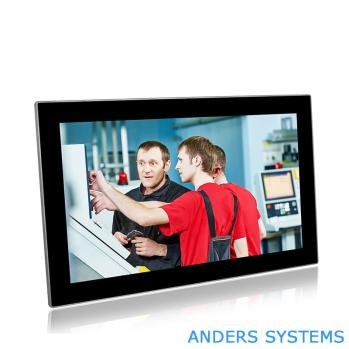

Touch Panel PC Serie LC1
Industrie Touch Panel PC – SERIE LC 1
- CPU Intel N97 für normale Anwendungen unter WIN11
- Intel Core i3 / i5 / i7 der 12 Gen. (Alder Lake) für erweiterte Anforderungen
- Kapazitiver Touch PCAP
- Displayhelligkeit nicht unter 350 nits
- TPM 2.0
- Anschlüsse: 1x HDMI, 3x LAN, 2x RS232/422/485, 4x USB
- Überstrom-, Überspannungs- und Verpolungsschutz
- Spannungseingang 9-36V DC
- Front IP66
- Arbeits- Temperaturbereich -20°C bis 70°C
- Betriebssysteme WIN 11 / WIN11 IoT / WIN10 IoT/ Linux
- VESA 100x100 und Schaltschrankklammern inkl.
Touch Panel 10,1 Zoll mit Alder Lake N97
AS-10,1
Beschreibung
CPU N97
Bilder
Maße
Beschreibung
- 10,1“ Touch Panel PC mit WXGA (1280x800px) Auflösung
- Intel® Alder Lake-N N97 Quad-Core 2.0GHz Processor
CPU N97
| System | |
|---|---|
| CPU | Intel® Alder Lake-N N97 Quad-core 2.0GHz , TDP 10W |
| L2 Cache | 2.0MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 1 x DDR5L 4800MHz 8GB, MAX 32GB |
| Hauptspeicher | 1 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) / 1 x 2.5" SATA |
| Grafik | Intel® UHD Graphics |
| Netzwerk | Intel® 226-V GbE LAN |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 3 x LAN （10/100/1000/2500 Mbps） |
| USB | 4 x USB 3.0 |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 10.1" ( 16:10 ) |
| Auflösung | 1280 x 800 |
| Helligkeit | 400 cd/m2 |
| Kontrast | 900:1 |
| Backlight MTBF | 30000 Std. (min.) |
| Viewing Angle | 85 / 85 / 85 / 85 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦35W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 275 x 194 x 58 mm |
| Ausschnitt Schaltschrank | 263 x 182 mm |
| Gewicht | 2,5 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
Bilder

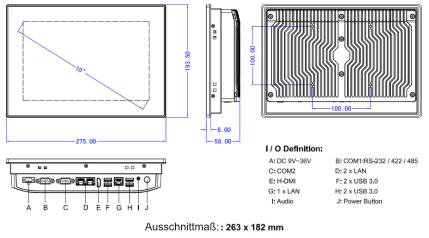

Maße
AS-12,1
Beschreibung
CPU N97
CPU i3 / i5 / i7
Bilder
Maße
Beschreibung
- 12,1“ Touch Panel PC mit WXGA (1280x800px) Auflösung
- Intel® Alder Lake-N N97 Quad-Core 2.0GHz Processor
- Core™ i3 / i5 / i7 Processor 12.Gen.
CPU N97
| System | |
|---|---|
| CPU | Intel® Alder Lake-N N97 Quad-core 2.0GHz , TDP 10W |
| L2 Cache | 2.0MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 1 x DDR5L 4800MHz 8GB, MAX 32GB |
| Hauptspeicher | 1 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) / 1 x 2.5" SATA |
| Grafik | Intel® UHD Graphics |
| Netzwerk | Intel® 226-V GbE LAN |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 3 x LAN （10/100/1000/2500 Mbps） |
| USB | 4 x USB 3.0 |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 12.1" ( 16:10 ) |
| Auflösung | 1280 x 800 |
| Helligkeit | 400 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 50000 Std. (min.) |
| Viewing Angle | 85 / 85 / 85 / 85 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦35W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 314 x 216 x 60 mm |
| Ausschnitt Schaltschrank | 300 x 203 mm |
| Gewicht | 2,6 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
CPU i3 / i5 / i7
| System | |
|---|---|
| CPU | Intel® Core™ i3-1215U / i5-1235U / i7-1255U |
| L3 Cache | 10MB / 12MB / 12MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 2 x DDR5L 4800MHz 8GB, MAX 64GB |
| Hauptspeicher | 2 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) |
| Grafik | Intel® UHD Graphics/Intel® Iris® Xe Graphics |
| Netzwerk | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| USB | 4 x USB 3.2 / 1 x Type-C x 1 ( USB 3.0 Gen 2, DP 1.4 ) |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 12.1" ( 16:10 ) |
| Auflösung | 1280 x 800 |
| Helligkeit | 400 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 50000 Std. (min.) |
| Viewing Angle | 85 / 85 / 85 / 85 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦45W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 314 x 216 x 60 mm |
| Ausschnitt Schaltschrank | 300 x 203 mm |
| Gewicht | 3,3 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
Bilder
Maße

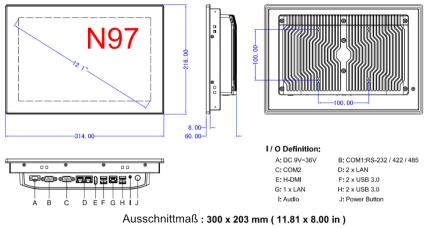

Maße für Panel mit N97 CPU

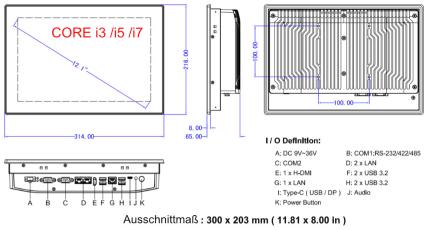

Maße für Panel mit CORE i CPU
AS-15,6
Beschreibung
CPU N97
CPU i3 / i5 / i7
Bilder

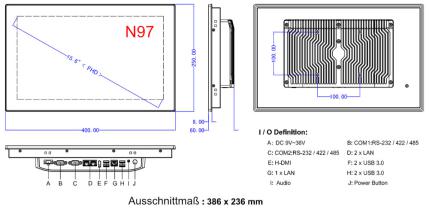

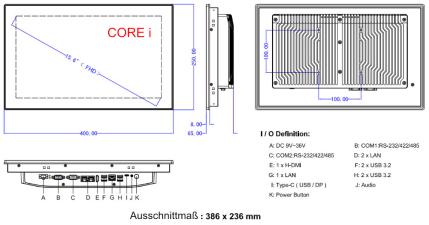

Maße
Beschreibung
- 15,6“ Touch Panel PC mit FHD (1920x1080px) Auflösung
- Intel® Alder Lake-N N97 Quad-Core 2.0GHz Processor
- Core™ i3 / i5 / i7 Processor 12.Gen.
CPU N97
| System | |
|---|---|
| CPU | Intel® Alder Lake-N N97 Quad-core 2.0GHz , TDP 10W |
| L2 Cache | 2.0MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 1 x DDR5L 4800MHz 8GB, MAX 32GB |
| Hauptspeicher | 1 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) / 1 x 2.5" SATA |
| Grafik | Intel® UHD Graphics |
| Netzwerk | Intel® 226-V GbE LAN |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 3 x LAN （10/100/1000/2500 Mbps） |
| USB | 4 x USB 3.0 |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 15,6" ( 16:9 ) |
| Auflösung | 1920 x 1080 |
| Helligkeit | 450 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 50000 Std. (min.) |
| Viewing Angle | 85 / 85 / 85 / 85 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦35W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 400 x 250 x 60 mm |
| Ausschnitt Schaltschrank | 386 x 236 mm |
| Gewicht | 4,1 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
CPU i3 / i5 / i7
| System | |
|---|---|
| CPU | Intel® Core™ i3-1215U / i5-1235U / i7-1255U |
| L3 Cache | 10MB / 12MB / 12MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 2 x DDR5L 4800MHz 8GB, MAX 64GB |
| Hauptspeicher | 2 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) |
| Grafik | Intel® UHD Graphics/Intel® Iris® Xe Graphics |
| Netzwerk | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| USB | 4 x USB 3.2 / 1 x Type-C x 1 ( USB 3.0 Gen 2, DP 1.4 ) |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 15,6" ( 16:9 ) |
| Auflösung | 1920 x 1080 |
| Helligkeit | 450 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 50000 Std. (min.) |
| Viewing Angle | 85 / 85 / 85 / 85 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦45W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 400 x 250 x 65 mm |
| Ausschnitt Schaltschrank | 386 x 236 mm |
| Gewicht | 5,2 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
Bilder
Bilder Panel mit CPU N97
Bilder Panel mit CPU Core i
Maße
Maße für Panel mit N97 CPU
Maße für Panel mit CORE i CPU
AS-21,5
Beschreibung
CPU N97
CPU i3 / i5 / i7
Bilder
Maße
Beschreibung
- 21,5“ Touch Panel PC mit FHD (1920x1080px) Auflösung
- Intel® Alder Lake-N N97 Quad-Core 2.0GHz Processor
- Core™ i3 / i5 / i7 Processor 12.Gen.
CPU N97
| System | |
|---|---|
| CPU | Intel® Alder Lake-N N97 Quad-core 2.0GHz , TDP 10W |
| L2 Cache | 2.0MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 1 x DDR5L 4800MHz 8GB, MAX 32GB |
| Hauptspeicher | 1 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) / 1 x 2.5" SATA |
| Grafik | Intel® UHD Graphics |
| Netzwerk | Intel® 226-V GbE LAN |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 3 x LAN （10/100/1000/2500 Mbps） |
| USB | 4 x USB 3.0 |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 21,5" ( 16:9 ) |
| Auflösung | 1920 x 1080 |
| Helligkeit | 400 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 50000 Std. (min.) |
| Viewing Angle | 85 / 85 / 85 / 85 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦35W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 538 x 330 x 60 mm |
| Ausschnitt Schaltschrank | 520 x 312 mm |
| Gewicht | 6,0 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
CPU i3 / i5 / i7
| System | |
|---|---|
| CPU | Intel® Core™ i3-1215U / i5-1235U / i7-1255U |
| L3 Cache | 10MB / 12MB / 12MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 2 x DDR5L 4800MHz 8GB, MAX 64GB |
| Hauptspeicher | 2 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) |
| Grafik | Intel® UHD Graphics/Intel® Iris® Xe Graphics |
| Netzwerk | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| USB | 4 x USB 3.2 / 1 x Type-C x 1 ( USB 3.0 Gen 2, DP 1.4 ) |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 21,5" ( 16:9 ) |
| Auflösung | 1920 x 1080 |
| Helligkeit | 400 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 50000 Std. (min.) |
| Viewing Angle | 85 / 85 / 85 / 85 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦45W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 538 x 330 x 65 mm |
| Ausschnitt Schaltschrank | 520 x 312 mm |
| Gewicht | 6,8 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
Bilder
Bilder Panel mit CPU N97
Bilder Panel mit CPU Core i
Maße

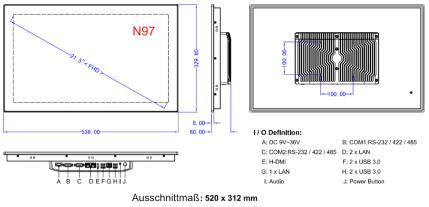

Maße für Panel mit N97 CPU

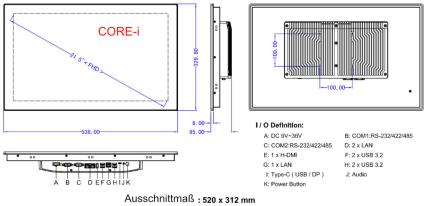

Maße für Panel mit CORE i CPU
AS-24
Beschreibung
CPU N97
CPU i3 / i5 / i7
Bilder
Maße
Beschreibung
- 24“ Touch Panel PC mit FHD (1920x1080px) Auflösung
- Intel® Alder Lake-N N97 Quad-Core 2.0GHz Processor
- Core™ i3 / i5 / i7 Processor 12.Gen.
CPU N97
| System | |
|---|---|
| CPU | Intel® Alder Lake-N N97 Quad-core 2.0GHz , TDP 10W |
| L2 Cache | 2.0MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 1 x DDR5L 4800MHz 8GB, MAX 32GB |
| Hauptspeicher | 1 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) / 1 x 2.5" SATA |
| Grafik | Intel® UHD Graphics |
| Netzwerk | Intel® 226-V GbE LAN |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 3 x LAN （10/100/1000/2500 Mbps） |
| USB | 4 x USB 3.0 |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 23,8" ( 16:9 ) |
| Auflösung | 1920 x 1080 |
| Helligkeit | 350 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 30000 Std. (min.) |
| Viewing Angle | 89 / 89 / 89 / 89 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦35W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 585 x 354.5 x 63 mm |
| Ausschnitt Schaltschrank | 568 x 337 mm |
| Gewicht | 6,0 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
CPU i3 / i5 / i7
| System | |
|---|---|
| CPU | Intel® Core™ i3-1215U / i5-1235U / i7-1255U |
| L3 Cache | 10MB / 12MB / 12MB |
| Chipset | Integrated with Intel® SoC |
| RAM Speicher | 2 x DDR5L 4800MHz 8GB, MAX 64GB |
| Hauptspeicher | 2 x M.2 SSD ( 250G / 500G / 1TB / 2TB ) |
| Grafik | Intel® UHD Graphics/Intel® Iris® Xe Graphics |
| Netzwerk | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| Audio | Realtek ACL897 Audio Controller |
| TPM | TPM 2.0 |
| Watchdog Timer | Software Programmable Supports 1~255 sec. System Reset |
| Betriebssysteme | Windows 10 / 11，alle IoT, Linux, Ubuntu |
| Anschlüsse | |
| Video | 1x HDMI |
| LAN | 2 x Intel® I226, 2.5GbE / 1 x Intel® I219, 1GbE |
| USB | 4 x USB 3.2 / 1 x Type-C x 1 ( USB 3.0 Gen 2, DP 1.4 ) |
| COM | 2 x RS-232 / 422 / 485 ( im BIOS wählbar ) |
| Audio | 1x Audio_out & Mic_in |
| Netzwerk kabellos | Optional（WLAN / Bluetooth / 4G / 5G ) |
| Erweiterungssteckplätze | |
| M.2 | 1x M.2 ( Key-E, 2230, PCIe+USB, Wifi+BT ) |
| 1x M.2 ( Key-B, 3042/3052, PCIe/ USB 3.0+USB2.0, 4G/5G ) | |
| 1x M.2 ( Key-M, 2280, SATA / SSD ) | |
| SIM | 1x SIM Sockel |
| Display | |
| LCD Größe | 23,8" ( 16:9 ) |
| Auflösung | 1920 x 1080 |
| Helligkeit | 350 cd/m2 |
| Kontrast | 1000:1 |
| Backlight MTBF | 30000 Std. (min.) |
| Viewing Angle | 89 / 89 / 89 / 89 (CR≥10) ( L / R / U / D ) |
| Touchscreen | |
| Touch Type | Optical bonding PCAP Touch |
| Surface Hardness | ≥7H |
| Power | |
| Netzteil | 230V > 12V / 5A / 60W |
| Power Mode | Support AT, ATX Mode |
| Power Input | 2-pin Terminal Block Connector mit Power Input 9~36VDC |
| Power Protection | OVP (Over Voltage Protection) / OCP (Over Current Protection) / RPP（Reverse Polarity Protection） |
| Leistungsbedarf | ≦45W |
| Gehäuse | |
| Material | Aluminiumlegierung, eloxiert |
| Befestigungen | Tischständer, VESA, Wand, Schaltschrank |
| Größe (B x H x T） | 585 x 354.5 x 67 mm |
| Ausschnitt Schaltschrank | 568 x 337 mm |
| Gewicht | 6,8 kg |
| Environment | |
| Arbeitstemperatur | -20~70°C |
| Lagertemperatur | -30~80°C |
| Luftfeuchtigkeit | 5%~95%@40°C, nicht kondensierend |
| Vibrationsschutz | 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis |
| IP Schutz | Front Panel IP66 |
| Zulassungen | CE, FCC，KC ，Class A，ROHS ，IEC / EN 62368-1 |
Bilder
Bilder Panel mit CPU N97
Bilder Panel mit CPU Core i
Maße
Maße für Panel mit N97 CPU
Maße für Panel mit CORE i CPU
Touch Panel 19" Serie LC1
19″ / Auflösung 1280×1024 / Format 5:4
Modell AS19-J1900-LC1 / CPU J1900
Modell AS19-I5-LC1 / Intel Core i5
Touch Panel 17" Serie LC1
17″ / Auflösung 1280×1024 / Format 5:4
Modell AS17-J1900-LC1 / CPU J1900
Modell AS17-I5-LC1 / Intel Core i5
Touch Panel 10,4" Serie LC1
10,4″ / Auflösung 1024×768 / Format 4:3
Modell AS10.4-J1900-LC1 / CPU J1900
Modell AS10.4-I5-LC1 / Intel Core i5
Touch Panel 13,3" Serie LC1
13.3″ / Auflösung 1920×1080 / Format 16:9
Modell AS13.3-J1900-LC1 / CPU J1900
Modell AS13.3-I5-LC1 / Intel Core i5
Touch Panel 12" Serie LC1
12″ / Auflösung 1024×768 / Format 4:3
Modell AS12-J1900-LC1 / CPU J1900
Modell AS12-I5-LC1 / Intel Core i5
Touch Panel 15" Serie LC1
15″ / Auflösung 1024×768 / Format 4:3
Modell AS15-J1900-LC1 / CPU J1900
Modell AS15-I5-LC1 / Intel Core i5
Touch Panel 17,3" Serie LC1
17.3″ / Auflösung 1920×1080 / Format 16:9
Modell AS17.3-J1900-LC1 / CPU J1900
Modell AS17.3-I5-LC1 / Intel Core i5
